Hướng dẫn lắp đặt, sử dụng trọn bộ bình nước nóng năng lượng mặt trời Đại Thành

Nhà phân phối Tiến Đạt giới thiệu về quy trình lắp đặt cho hộ gia đình chưa có đường ống nước nóng (nhà cũ đã xây dựng hoàn thiện xong) đúng cách, sử dụng trọn bộ bình nước nóng năng lượng mặt trời đại thành và bồn nước inox đại thành, hàn chân bồn nước cao 1m, thi công đường ống nhà cũ đã hoàn thiện trước đó, mà chưa có đường ống nước nóng chờ sẵn và lắp vòi sen nóng lạnh trong phòng vệ sinh.

Chuẩn bị:
Dụng cụ: kìm mỏ quạ, kéo bấm, kìm nhỏ, kìm kẹp, máy hàn nhiệt, dây điện, máy hàn nhiệt, máy khoan
Phụ kiện nước lanh: keo lụa, co F27,  nối F27, ống F27, khóa nước lạnh, van 1 chiều, keo hàn ống nhựa,
Phụ kiện nước nóng: coren trong 25 3/4, nối ren ngoài 25 3/4, ống F25, khóa nước nóng, co F25, Nối F25,…
Máy nước nóng năng lượng mặt trời Đại Thành 180 lít F58 bao gồm: chân đế, bình bảo ôn, ống thủy tinh.
Bồn nước inox Đại Thành 1000 lít nằm
Chân sắt cao 1m khớp với chân bồn nước.
Sen nóng lạnh cho phòng vệ sinh:
Quy trình thi công đường ống nước nóng PPR, lắp đặt, sử dụng trọn bộ bình nước nóng năng lượng mặt trời đại thành :
1. Khảo sát công trình: vị trí đặt máy, bồn nước, đường ống nóng lạnh
2. Hàn chân sắt cáo 1 m và lắp bồn nước
3. Lắp đặt máy nước nóng
4. Thi công đường ống dẫn từ máy và bồn xuống phòng tắm
5. Khoan 2 lỗ chờ nóng và lạnh ở mỗi phòng tắm
6. Lắp vòi sen nóng lạnh
7. Kiểm tra hệ thống, bàn giao công trình cho chủ nhà
Đây là công trình thực tế mà Nhà phân phối Tiến Đạt đã tư vấn, hướng dẫn và lắp đặt
sử dụng trọn bộ bình nước nóng năng lượng mặt trời đại thành cho khách hàng chú Tư ở đường Lê Lợi, huyện Hoc Môn,  thành phố Hồ Chí Minh..

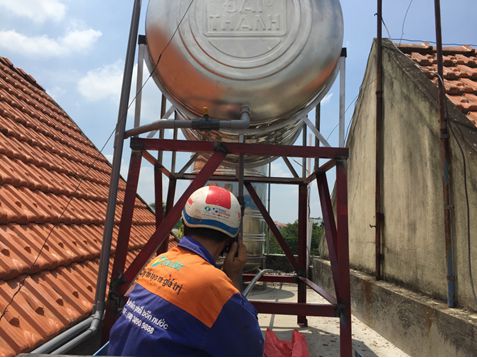

han_chan_sat_bon_nuoc

Hàn chân sắt cao 1m và lắp bồn nước inox

Lắp đặt máy nước nóng năng lượng mặt trời Đại Thành

Chân bồn nước inox đã được hàn hàn cao và chắc chắn đặt tại vị trí an toàn như hình trên, để đảm bảo an toàn khi sử dụng.

Bước 1: Xác định vị trí lắp đặt máy
Hướng đặt tốt nhất là hướng chính Nam, có thể sử dụng La bàn trên phần mềm điện thoại cá nhân để kiểm tra.
Vị trí: mặt sàn sân thượng thì chắc chắn, an toàn khi sử dụng trọn bộ máy nước nóng năng lượng mặt trời không bị để máy có thể đón nắng tốt và hoạt động hết hiệu suất.

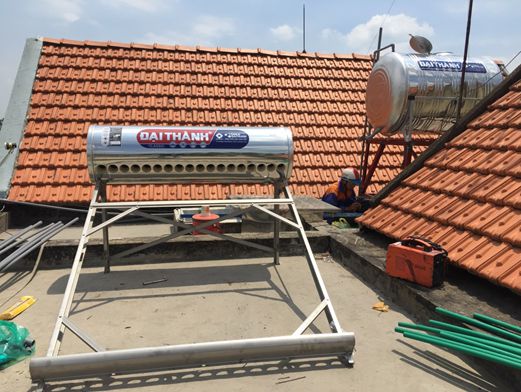

lap_khung_gia_do

Lắp khung giá đỡ và đặt bình bảo ôn lên trên khung


Bước 2: Lắp đặt giá đỡ và đặt bình bảo ôn
Liên kết các khung đỡ chính, kết nối các khung bằng các thanh giằng ngang và chéo. Sau đó, lắp hộp đỡ đuôi ống chân không vào khung. Cuối cùng, siết chặt ốc để cố định tất cả các vị trí trên giá đỡ.
Sau khi đặt bình bảo ôn vào giá đỡ, ta xoay sao cho chiều đầu ống hướng về chân máy, rồi chỉnh bình bảo ôn máy năng lượng cân đối hai đầu đều nhau bằng cách đưa hai ống chân không chịu nhiệt vào 2 đầu bình bảo ôn và giá đỡ rất quan trọng. Nếu không, khi vào ống nó sẽ vỡ ống, chảy nước vì lệch roong sau khi đã cân đều thì siết chặt ốc 4 ốc dưới đáy bình bảo ôn vào chân máy.

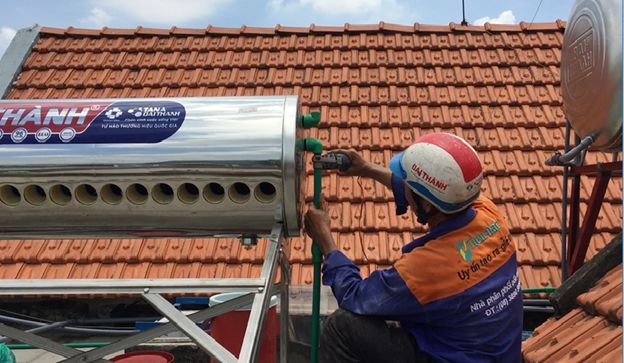

lap_may_nang_luong_mat_troi

Thi công hệ thống nước nóng bình năng lượng mặt trời

Bước 3: Thi công hệ thống đường nước vào bình năng lượng.
Lắp nước lạnh cấp vào máy cần lắp van 1 chiều để nước chỉ từ lạnh sang nóng không thể chảy ngược lại vào đường ống nước lạnh làm hư hỏng ống và tiêu hao nước nóng. Van 1 chiều được gắn vào giữa nối răng nước nóng và nối răng ngoài F27 nước lạnh.
Hàn đường ống nước nóng ra phải có khóa van bi để phòng trường hợp có sự cố đễ dàng sửa chữa
Hàn ống thông hơi cần cao hơn đỉnh của bồn cấp nước lạnh 30 – 40 cm, cố định ống thông hơi không bị ngã do gió hoặc tác động bên ngoài

lap_may_nang_luong_mat_troi

lắp ống chân không vào bình bảo

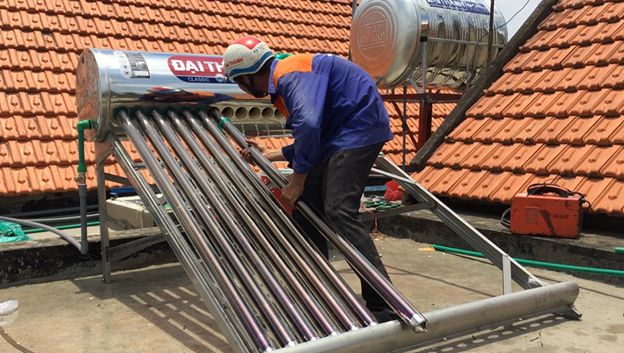

Bước 4: Lắp ống chân không vào bình bảo ôn
Lắp ống thủy tinh chân không thu nhiệt vào bảo ôn ta nên lắp 2 ống ở 2 đầu bình bảo ôn nhằm cân đều bình bảo ôn không bị lệch tâm.
Lắp roong cao su màu xanh vào ống thuy tinh chân không, vừa mở van nước vừa đẩy ống thủy tinh vào bình bảo ôn đều và nhẹ tay hơn (có thể bôi trơn ống thủy tinh bằng nước rửa chén loãng). Khi vào ống hai tay nắm thẳng vừa đẩy vừa xoay vào miệng lỗ bình bảo ôn sâu vào trong rồi xoay nhẹ rút ngược lại vào miệng máng giá đỡ và cứ tiếp tục quy trình đến khi vào xong ống là hoàn thành.

Thi công hệ thống đường ống nước nóng ở nhà vệ sinh (đi đường ống nổi bên ngoài nhà)
1. Khoan 2 lỗ chờ nước nóng và nước lạnh để lắp vòi sen

Bước 1: xác định vị trí lắp đặt vòi sen; đánh dấu vị trí cần khoan. Chú ý khoảng cách giữa 2 đầu vòi tính từ tâm là 15 cm.

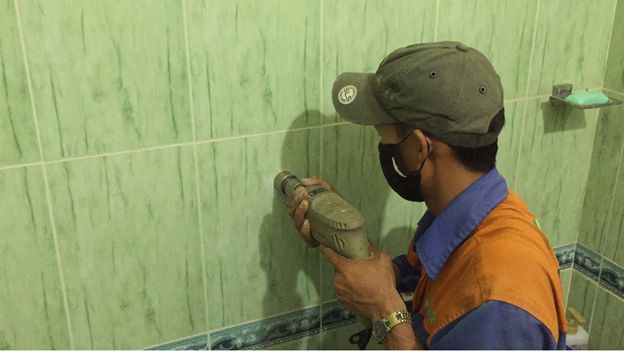

Bước 2: Sử dụng mũi khoan gạch men F34 khoan 2 lỗ nước nóng và nước lạnh. Sau đó sử dụng dụng mũi khoan bê tông để đục xuyên tường tạo lỗ, để ống nước có thể chuồi lọt vào

khoan_lo_nong_lanh

Bước 3: Đưa ống nước lạnh vào cố định vị trí bên phải, sử dụng nối rang trong phi 21 kết nối vào vị trí chờ (chú ý, bôi keo dính vào vị trí kết nối và tay cầm nối răng vừa xoay vừa đẩy).
Đưa ống nước nóng vào vị trí khoan lỗ chờ, sau đó lấy kìm kẹp giữ lại; sử dụng máy hàn nhiệt kết nối vời nối ren 25*1/2

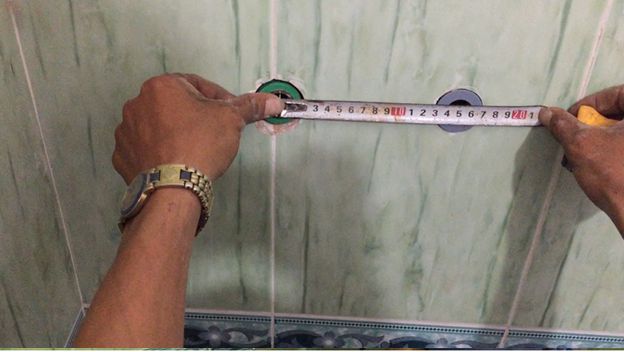

khoang_cach_nong_lanh_15cm

2. Lắp vòi sen nóng lạnh
Lắp 2 chân S vào vị trí đầu nối chờ nước nóng và lanh (chú ý quấn keo lụa vào 1đầu chân chữ S)
Đưa 2 đầu vòi sen nóng lạnh vào (vì khoảng cách chờ tính từ tâm 2 đầu ống là 15 cm) vặn nhẹ từng đầu vòi xen kẽ nhau, không đươc vặn chặt từng bên sẽ làm hỏng vòi.

lap_voi_sen_nong_lanh

Lắp vòi sen nóng lạnh

Quý khách có thể xem qua video quy trình lắp đặt máy nước nóng năng lượng mặt trời đại thành và thi công hệ thống đường ống dưới đây.

Vì nhu cầu sử dụng sử dụng trọn bộ bình nước nóng năng lượng mặt trời đại thành ngày càng cao, vì sự tiện ích nó mang lại. Mà nhiều hộ gia đình trước kia xây dựng quên làm đường ống nước nóng, thì cũng ko lo vì vẫn có thể sử dụng máy năng lượng mặt trời được, qua video giới thiệu trên. Do đội ngũ nhân viên kỷ thuất của Nhà phân phối Tiến Đạt thi công lắp đặt, rất an toàn, thẩm mỹ cao. Do vậy, những hộ gia đình chưa lắp đặt đường ống nước nóng sẳn vẫn có thể lắp đặt máy nước nóng năng lượng mặt trời an toàn, thẩm mỹ, lợi ích.
Chúng tôi cảm ơn và lắng nghe góp ý từ quý khách hàng
Trân trọng!
